Икля фасадная: назначение, устройство и монтаж в системе вентилируемого фасада

Фасадная икля, или фасадный зацеп, — специализированный крепежный элемент подсистемы НВФ, позволяющий закрепить облицовочную плиту без видимого крепежа на лицевой поверхности фасада.

Такие системы востребованы при работе с натуральным камнем, гранитом и крупноформатным керамогранитом, когда необходимо одновременно обеспечить надежную механическую фиксацию и сохранить чистую архитектурную поверхность облицовки.

В системе скрытого крепления специальные зацепы устанавливаются на облицовочные плиты, после чего плита навешивается на горизонтальные направляющие несущего каркаса. Подобный принцип используется в профессиональных системах НВФ для керамогранита и натурального камня.

Как работает икля в подсистеме НВФ

Икля является частью узла крепления облицовки и работает совместно с другими элементами фасадной подсистемы.

В типовой схеме нагрузка передается последовательно:

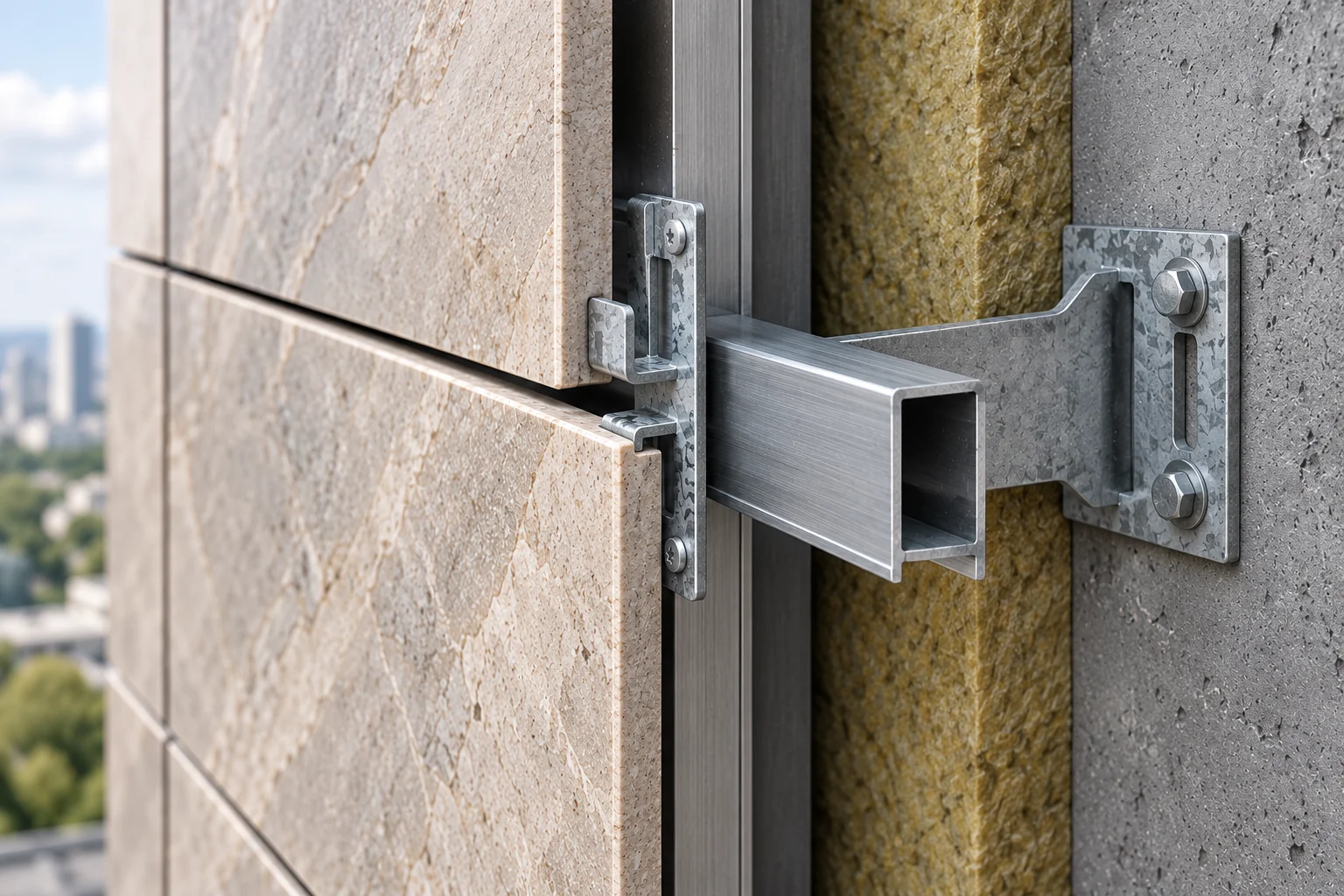

облицовочная плита → икля → горизонтальная направляющая → вертикальный профиль → фасадный кронштейн → основание здания.

Зацепы на облицовочной плите навешиваются на горизонтальный профиль. В зависимости от принятой системы крепления на тыльной стороне плиты могут использоваться специальные анкеры или подготовленные посадочные элементы. Для натурального камня применяются также решения с пропилами.

Именно поэтому иклю нельзя рассматривать отдельно от всей подсистемы: тип зацепа, горизонтальной направляющей и способ подготовки облицовочной плиты должны соответствовать проектному решению.

Для каких фасадов применяется икля

 Фасадные икли используются прежде всего для облицовки с повышенной массой и высокими требованиями к внешнему виду:

• натурального камня;
• гранита;
• керамогранита;
• других плитных материалов, если данный способ крепления предусмотрен фасадной системой.

Главное преимущество — скрытый монтаж. На лицевой поверхности отсутствуют лапки рядовых кляммеров и другие видимые точки фиксации.

Это особенно актуально для входных групп, административных и коммерческих зданий, жилых комплексов и других объектов, где архитектурой предусмотрена цельная поверхность каменного фасада.

Монтаж икли на вентилируемый фасад

Монтаж начинается не с установки иклей, а с разметки и сборки несущей подсистемы НВФ. К основанию здания крепятся кронштейны, затем монтируются вертикальные и горизонтальные направляющие.

После подготовки облицовочных плит устанавливаются элементы скрытого крепления. Плита с иклями навешивается на соответствующую горизонтальную направляющую и выставляется в проектное положение.

При монтаже особенно важно контролировать:

• горизонтальность направляющих;
• положение точек крепления на каждой плите;
• геометрию межплиточных швов;
• соответствие икли и направляющего профиля;
• количество точек крепления;
• надежность фиксации элементов;
• соблюдение проектных монтажных зазоров.

Для систем со скрытым креплением точность монтажа особенно важна: ошибка положения горизонтального профиля или зацепа влияет на положение самой облицовочной плиты.

Икля или обычный кляммер — в чем разница

При открытом креплении керамогранита часто используются фасадные кляммеры, лапки которых удерживают плиту за края и остаются частично видимыми в швах.

Икля работает иначе: крепеж располагается за облицовкой, а сама плита навешивается на горизонтальную направляющую. Поэтому снаружи элементы крепления практически не видны. Профессиональные системы скрытого крепления используют именно горизонтальные направляющие и специальные зацепы/аграфы.

Выбор между этими решениями определяется не только эстетикой, но и типом облицовки, форматом и массой плит, конструкцией подсистемы и расчетными нагрузками.

Как выбрать фасадную иклю

При подборе необходимо учитывать не только размеры самого крепежного элемента. Для специалиста важны:

тип и масса облицовки → формат плиты → способ крепления икли к плите → тип горизонтальной направляющей → количество точек крепления → высота здания и ветровые нагрузки.

Поэтому расход иклей на 1 м² нельзя корректно устанавливать одной универсальной цифрой. Он определяется раскладкой облицовки, количеством креплений на плиту и проектной схемой.

Икли Sintek предназначены для скрытого крепления тяжелой фасадной облицовки. Изделие имеет толщину 1,2 мм; на странице товара представлены варианты исполнения для соответствующих фасадных решений.

Преимущества скрытого крепления на иклях

Основные преимущества такой схемы — отсутствие видимого крепежа, возможность работы с тяжелой плитной облицовкой и аккуратная геометрия фасада.

При этом скрытая система предъявляет повышенные требования к проектированию и точности монтажа. Крепеж, направляющие, кронштейны и облицовку необходимо рассматривать как единую систему, а количество и расположение иклей определять по проекту и расчетным нагрузкам.
