Как рассчитать фасадную подсистему на 1 м²

Как рассчитать фасадные кронштейны

Количество кронштейнов зависит от:

• шага направляющих;
• вертикального шага между кронштейнами;
• расчётной нагрузки;
• типа стены;
• вылета кронштейна;
• высоты здания.

Упрощённая формула:

Количество кронштейнов на 1 м² = 1 / (горизонтальный шаг × вертикальный шаг)

Например:

• шаг направляющих — 0,6 м;
• шаг кронштейнов по вертикали — 0,8 м.

Расчёт:

1 / (0,6 × 0,8) = 2,08 шт. на 1 м²

Ориентировочно потребуется 2,1 кронштейна на 1 м².

Для 100 м²:

100 × 2,08 = 208 кронштейнов

После добавления угловых зон, проёмов и запаса фактическое количество может быть выше.

Как рассчитать терморазрывы

Обычно под каждый фасадный кронштейн устанавливают один терморазрыв.

Поэтому в предварительном расчёте:

Количество терморазрывов = количество кронштейнов

Если на 100 м² требуется 208 кронштейнов, то ориентировочно потребуется 208 терморазрывов.

Запас обычно принимают в пределах 3–5%.

Как рассчитать анкеры

В типовой схеме на один кронштейн может приходиться один или два анкера. Точное количество зависит от конструкции кронштейна и проектного решения.

Формула:

Количество анкеров = количество кронштейнов × число анкеров на один кронштейн

Пример:

• 208 кронштейнов;
• по два анкера на каждый.

208 × 2 = 416 анкеров

Добавляют запас на испытания, брак и монтажные потери.

Важно: тип анкера выбирают не только по диаметру и длине, но и по материалу основания — бетону, полнотелому кирпичу, пустотелому кирпичу или другому стеновому материалу.

Как рассчитать заклёпки и саморезы

Соединительный крепёж считают по количеству узлов.

Если профиль фиксируется к каждому кронштейну двумя заклёпками:

Количество заклёпок = количество кронштейнов × 2

Для 208 кронштейнов:

208 × 2 = 416 заклёпок

Дополнительно учитывают:

• соединения профилей;
• фиксацию удлинителей;
• крепление горизонтальных направляющих;
• монтаж кляммеров;
• крепление доборных элементов.

На практике крепёж удобнее считать по монтажной схеме, а не только по площади.

Как рассчитать крепление облицовки

Количество креплений зависит от типа фасадного материала.

Для разных облицовок применяются разные решения:

• фиброцементные панели — заклёпки, саморезы или скрытые крепления;
• керамогранит — кляммеры;
• композитные панели — кассетные крепления;
• металлокассеты — салазки, икли или специальные зацепы;
• клинкерная плитка — профильная система;
• HPL-панели — заклёпки или скрытое крепление.

Расход рассчитывают по количеству точек фиксации одной панели.

Пример

Если одна фасадная панель крепится в восьми точках, а на 1 м² приходится 0,35 панели:

8 × 0,35 = 2,8 крепления на 1 м²

Однако количество точек крепления должно соответствовать технической документации производителя облицовки и проектному расчёту.

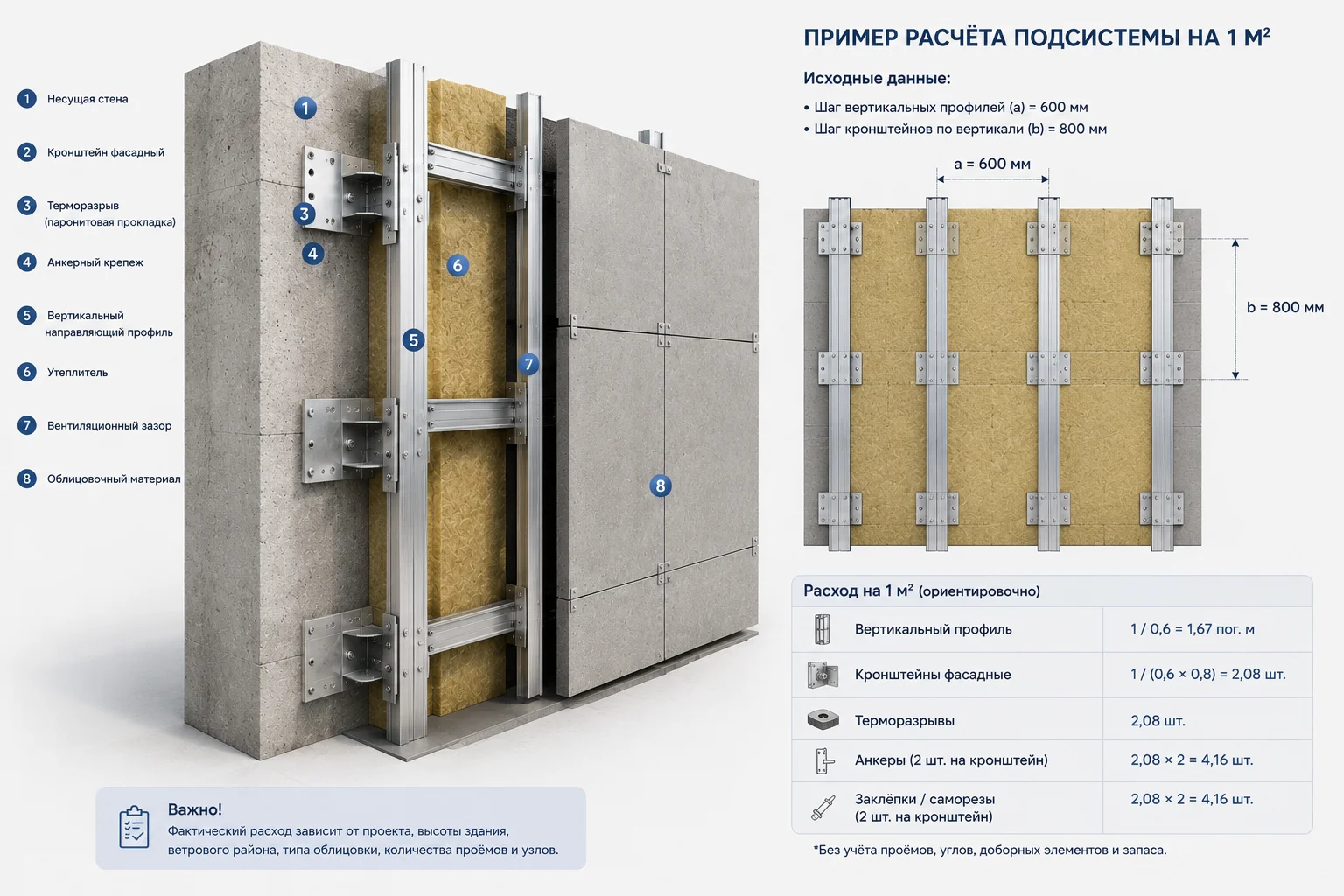

Пример предварительного расчёта на 1 м²

Допустим, принята следующая схема:

• шаг вертикальных профилей — 600 мм;
• шаг кронштейнов по вертикали — 800 мм;
• два анкера на кронштейн;
• две заклёпки на соединение профиля с кронштейном.

Ориентировочный расход на 1 м²:

Это упрощённый пример. В него не включены:

• крепление облицовки;
• горизонтальные профили;
• противопожарные отсечки;
• оформление окон;
• углы;
• парапеты;
• цоколь;
• откосы;
• деформационные швы;
• усиленные зоны;
• запас на монтаж
